一、案例说明：

本案例旨在使客户了解咖福气调库专用PSA制氮机的功能、配置及安装及与脱氧制氮机组成的气调系统的优缺点分析。

本案例以5米*8米*4米的单个气调库为例进行分析。

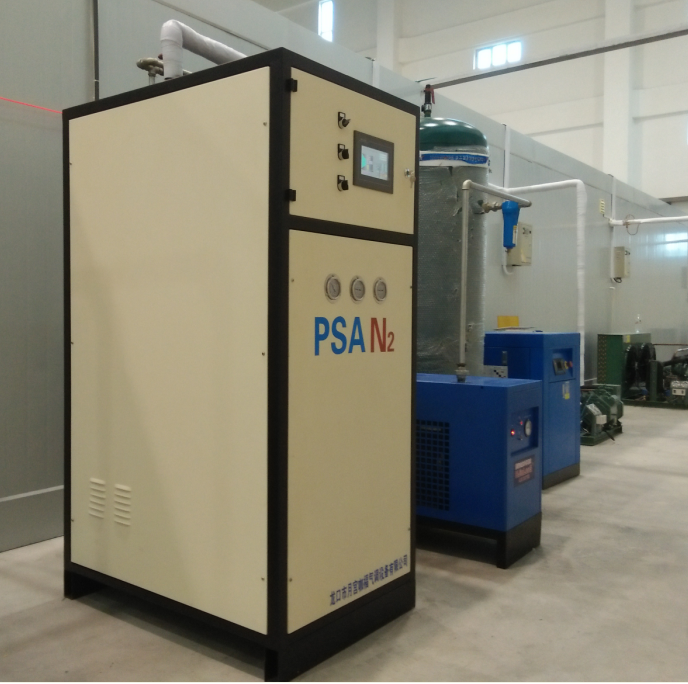

二、气调库专用PSA制氮机的功能

气调库专用PSA制氮机本机实现：

1、气调库氧气及二氧化碳气体浓度检测；

2、根据检测气调库内气体浓度与设定值比较，确定是否启动二氧化碳脱除机工作；

3、实现自身氮气浓度的监测。

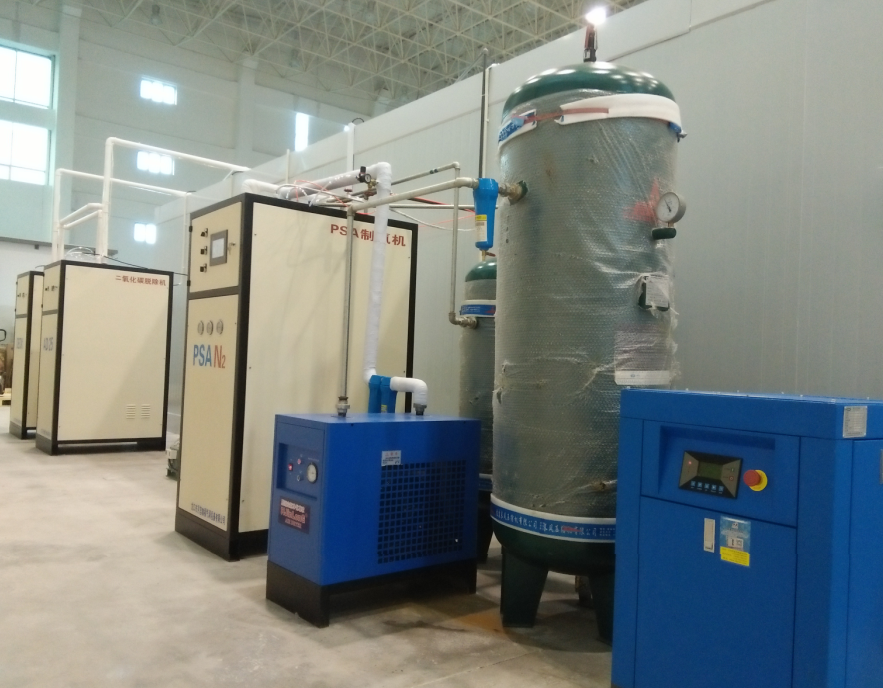

三、整个系统配置

气调库系统配置：

1、气调库专用PSA制氮机一台，8巴压强下93% 纯度氮气产量10[Nm3/h]；

2、螺杆空气压缩机一台，7.5Kw,排气压力0.8MPa时排气量为1.0m3/min；

3、冷干机一台，7.5P,1.01.0m3/min；

4、0.3立方储气罐两个，1.0MPA

5、ADSO50二氧化碳脱除机一台；

6、DEOX50型乙烯脱除机一台；

以及油气过滤器一套和相关气调库附件。

 7、系统安装调试

该系统安装并不复杂，PSA制氮机与空压机系统采用6分无缝钢管连接，二氧化碳脱除机与乙烯脱除机通过各自的管路与库房连接，在安装时应注意，该两型设备的出气管应从冷库蒸发器后端进入；PSA制氮机要控制二氧化碳机自动工作，所以在电气控制上应将相关信号连接至二氧化碳脱除机上。

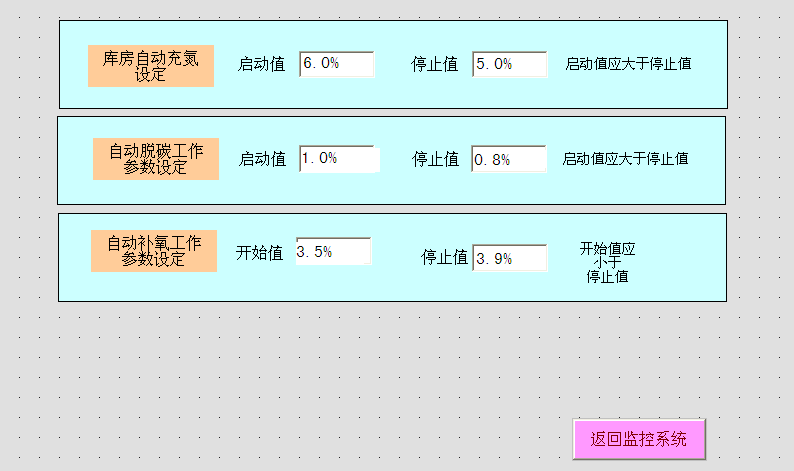

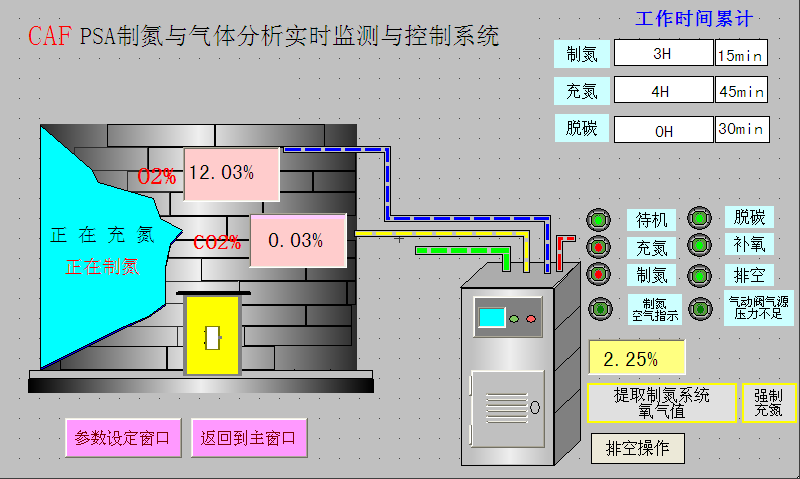

系统调试应注意PSA制氮机自身的调试与其控制二氧化碳脱除机的控制，PSA制氮机在调试时先将其产氮浓度控制在3%上，通过触摸屏软件上选择开关，可以监控设备本身的产氮能力，调整内部制氮流量旋钮可以实现。PSA制氮机一般监控气调库内氧气与二氧化碳浓度，除非需要调整自身氮气浓度时可以触摸面板进行切换（见图，注本网站所在设备图均为龙口市月宫咖福气调设备公司，需要引用应注明我公司名称，否则本公司保留法律追究）。

8、本方案与脱氧制氮机组成的气调系统的优缺点分析

 优点：

1、投资省；

2、对库内温度、湿度影响小；

缺点：

1、耗电量与脱氧制氮相比相对较大，如果气调库气密过关，实现在使用时并无太明显区别；

2、占地面积相对较大。
