香蕉催熟通风换气系统案例
添加时间:2015/11/08

案例说明:

本案例旨在介绍咖福气调香蕉催熟通风换气系统的基本原理、技术方案及系统组成。

一、基本原理

              通过气体浓度分析仪循环分析各香蕉催熟库氧气和二氧化碳气体浓度,依据设定值,自动打气体分配站阀门,实现对香蕉库内氧气和二氧化碳浓度的控制。

二、技术方案

      香蕉通风系统包括1、抽空换气以及换气后补充新风;2、补充新风。

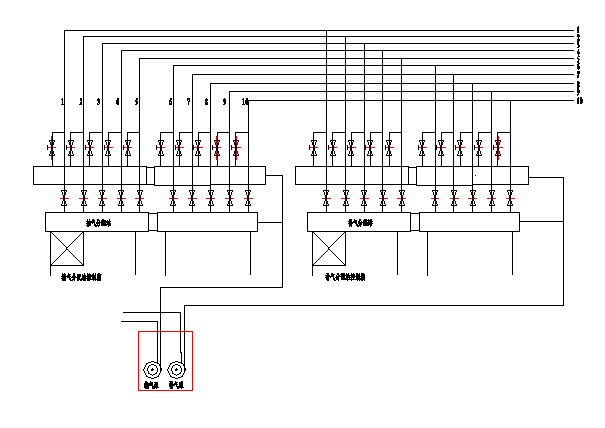

      通风系统管路连接如下图

(本网站所有设备图片均属于龙口市月宫咖福气调设备有限公司所有,未经许可不得盗用)



1、          抽空换气以及换气后补充新风的实现:通过气分析仪检测二氧化碳气体浓度,如果二氧化碳气体浓度超过设定值时,该库换新风,换新风的时间是依据当前二氧化碳浓度值与其设定值的偏差大小来决定,偏差越大,抽风时间越长;抽风结束后,再补充一定时间(该时间事先设定)新风。各库房轮流通风,当前一库房通风结束时,紧接后一库房如果需要通风时,则开启通风,如不需要通风时,则轮换到再下一库房。

2、          补新风的实现:通过气体分析仪检测氧气浓度,当库内氧气浓度低于设定值时,则开启补新风。同样,补新风时间也是根据当前氧气浓度值与设定值偏差大小决定,偏差越大补新风时间越长。

3、          抽空换气和补新风是由两组不同的分配站完成,不同库房可同时抽空换气操作,同一库房只能是抽空或者补新风操作,并且约定自动抽空优先,即该库房如果出现二氧化碳浓度偏高同时氧气浓度又偏低时,仅进行抽空换气(含抽空和补新风两个过程)操作,因为抽空换气操作会该库氧气浓度升高,从而解决氧气浓度偏低问题。

4、          系统有自动和手动两种控制方式,不论是抽空换气还是补新风都是如此。自动是通过分配站气动蝶阀来实现的,由分析仪根据二氧化碳或氧气浓度值判断来自动实现。自动抽空时,先打开分配站气动蝶阀,10秒钟后再启动抽空高压鼓风机,停止抽空时,先停止鼓风机,10秒钟后再关闭抽空分配站对应库房蝶阀,同时打开补新风分配站对应库房蝶阀进入抽空后补新风环节,10秒钟后再启动补新风高压鼓风机向库内补充新风,补新风时间是通过事先设定,当补新风时间到,先停止补新风风机,10秒钟后再关闭相应的蝶阀,至此抽空换气过程全部结束。自动补新风整个流程与抽风换气流程相似。手动是通过打开手动球阀与风机实现,要求启动时先开球阀,结束时后关球阀。

5、          将自动和手动操作开关集中在一控制柜上,当某一库房需要手动操作时,则将其它库房均打到“停止”位置, 以防止自动操作自启动。

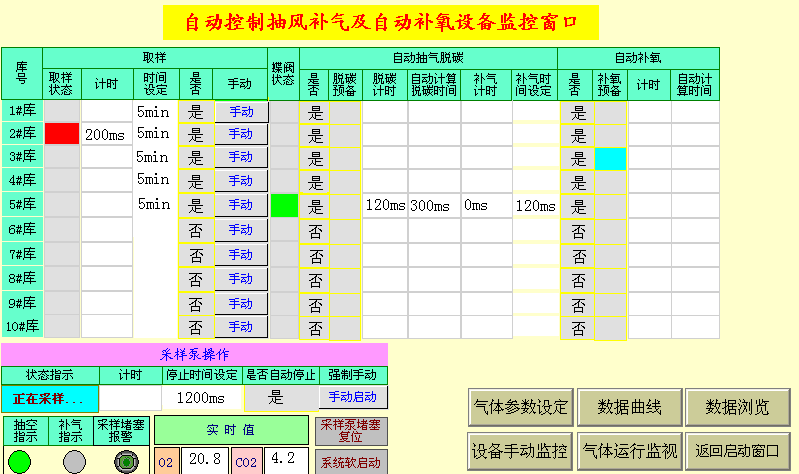

      气体分析仪根据以上工作流程进行系统开发。



三、系统组成

               本系统由电气控制柜、气体浓度分析仪、气体分配站、高压风机及库体压力安全阀和气调管路组成。

            1、电气控制柜用于工作人员通风换气操作,分析仪将通风换气自动工作信号(或分析仪上的手动工作信号)传给电气控制系统,开启通风或补新风高压风机工作,控制柜上也可就地手动控制高压风机工作。

            2、气体浓度分析仪用于循环分析各香蕉库内气体浓度,采样由6mmPVC气管与各库房相连。分析用于控制通风或补新风,其信号传给电气控制柜。

            3、气体分配站用于各库房气体的分配,直接与高压风机相连,上面装配有气动蝶阀,接受来自电气控制柜的控制信号。

            4、库体压力安全阀是根据高压风机的通风量来决定其配置型号,目的是为了在通风换气时避免给库房带来大的正压负压。
